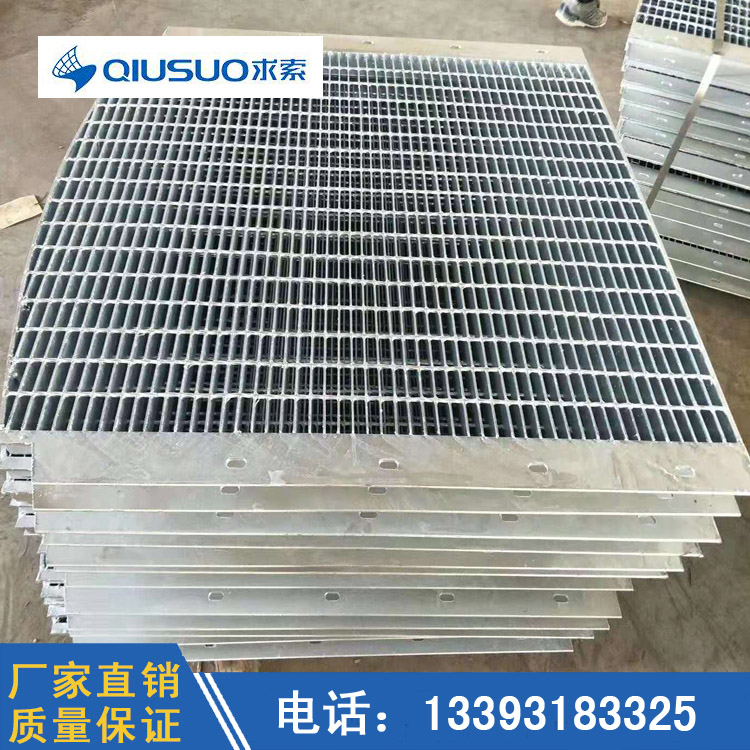

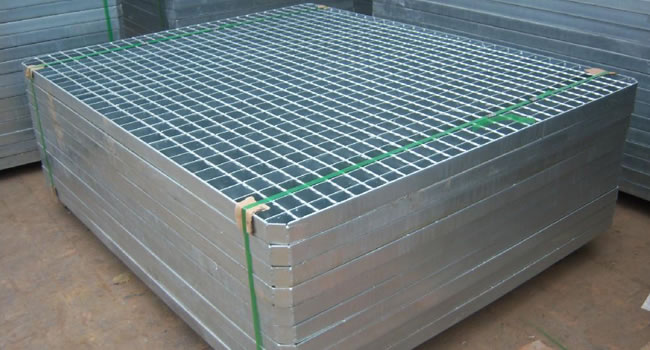

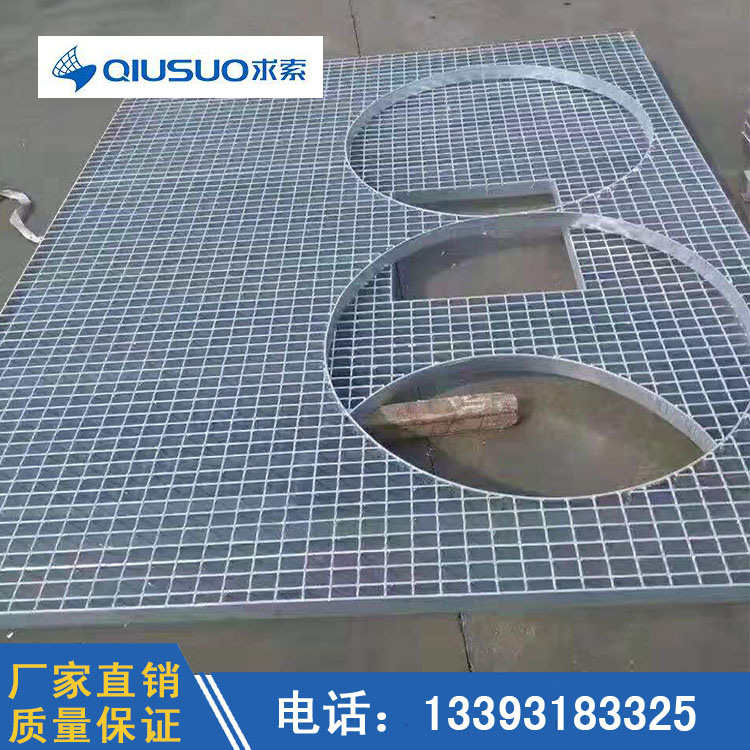

异形钢格板

异形钢格板也较(特殊规格钢格板、特殊尺寸钢格栅)不规则钢格板是根据客户需求制作出各种不规则形状的钢格栅板、平台板,本厂专业致力于,异形钢格板的制作及安装,本厂拥有先进的CAD电脑辅助设计系统,为您设计并制作。
1518295ac32ac540479miQWMS 1518505ac32adaebf0entLmTw
1518595ac32ae3ba599n1c2rZ 1518355ac32acb1df28J1JU4y


  一、异形钢格板的制造方法:
    1、异型钢格板有机器压焊和手工制作两种:机器焊接是采用200吨液压电阻焊自动化压焊机,机械手自动将横杆放在均与排列的扁钢上,通过强大的电焊功率和液压力将横杆压焊入扁钢内,从而可以得到焊点坚固,稳定性和强度极高的高品质钢格板成品。
    2、手工制作的钢格板是现在扁钢上冲孔,然后将横杆放入空中电焊,横杆与扁钢会存在孔隙,但是能每个接触点都进行焊接,达到扁钢和麻花钢的等同融化链接,因此焊接会更牢固强度会有所提升。
    异形钢格板特点:拼装为圆形,梯形,半圆型,扇形;牢固的网格焊接使其具有高承载,结构轻,便于吊装等特点;外形美观,经久耐用。可根据用户要求定做,代客户设计安装。
    异形钢格板用途:主要用作工业平台,梯踏板,扶栏,通道地板,铁路桥侧道,高空塔架平台,排水沟盖,井盖,道路隔栅,立体停车场,机关、学校、工厂、企事业、运动场、花园别墅的围栏,也可用作民宅的外窗,阳台护栏,高速公路、铁路的护栏等。
    二、异形钢格板的设计要求:
    1、根据使用条件(承载值及安装跨度),从“安全负荷载与跨距及挠度关系表”中选用钢格板型号。
    2、平台走道的设计要求:
    异形钢格板平台承受设计荷载时,其变形挠度不能大于跨距的1/100,平台走道不能超过10mm,除满足上述要求外,所有平台都应符合下列规定:
    a、设计荷载值X1.5时,钢格板不会产生永久变形
    b、设计荷载值X3.0时,钢格板不会产生断裂
    c、特殊荷载条件下的设计要求由供需双方共同商定
    3、楼梯踏步板的设计要求:
    在设计荷载条件下,任意踏步中点变形挠度不能大于其跨距的1/200,不能超过6mm,除满足上述要求外,所有踏步板还应符合下列规定:
    a、设计荷载值X1.5时,钢格板不会产生永久变形
    b、设计荷载值X3.0时,钢格板不会产生断裂
    4、排版设计:
    a、按公称宽度表优先选用原板宽度,不足原板宽度时,选用与扁钢数目相应的公称宽度值
    b、钢格板负载扁方向两端在支撑架上的支撑长度每端不得小于25mm
    c、排板间隙:钢格板之间5-10mm,钢格板与相邻结构间10mm
    d、平台(走道)上的钢格板最小宽度300mm
    三、异形钢格板的表面处理
    1、热浸镀锌:热浸镀锌一般在包边工序完成后进行,当负载扁钢厚度不小于5mm时,镀锌后的平均锌层重量不小于610克/平米;当负载扁钢厚度小于5mm时,镀锌后的平均锌层重量不小于460克/平米,镀锌后质量及要求应符合GB/T13912规定。
    2、涂漆:根据用户的特殊要求喷涂、刷涂或浸渍。
